Greenlee 910FS аппарат для сварки оптических волокон

Описание
Технические характеристики

Greenlee 910FS - сварочный аппарат, разработанный для интенсивного развития оптической сети. Благодаря улучшению наиболее важных эксплуатационных параметров (мощная батарея, большой дисплей, память) производителю удалось создать идеальный инструмент для работы на сети доступа FTTx и магистрали.

Сварочный аппарат Greenlee 910FS оснащен специальными держателями (холдерами), в которых оптическое волокно закрепляется только один раз. Далее, в процессе монтажа, все операции производятся с холдерами, что позволяет упростить и ускорить работу, а также наделить Greenlee 910FS дополнительными возможностями. Так, он способен оконечить кабель LC или SCконнекторами, что гарантирует высокое качество монтажа оптического кросса. Это достигается за счет использования претерминированных коннекторов производства FIS(США) и уменьшения вероятности образования макроизгиба (не требуется использование сплайс кассеты, потому как защитная гильза ложится в хвостовик коннектора). Кроме того, холдеры и сварочный аппарат 910FS оборудованы магнитной системой позиционирования. Это значительно уменьшает нагрузку на зрение монтажника, особенно при работе в плохо освещенных помещениях.

Сварочный аппарат Greenlee 910FS имеет 60 предустановленных программ сварки и работает со всеми распространенными волокнами. Причем выбор типа волокна может производиться как в автоматическом режиме сварочным аппаратом 910FS, так и задаваться вручную. Волокна сводятся аппаратом по сердцевине, что обеспечивает низкие потери на сростке.

Видео инструкция по работе со сварочным аппаратом Greenlee 910FS

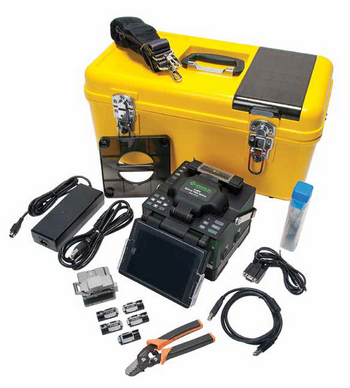

Комплект поставки сварочного аппарата Greenlee 910FS

910FS	Сварочный аппарат Батарея AC адаптер Запасные электроды Держатели волокон и коннекторов 250 мкм Лоток охлаждения КДЗС Кейс
910FS-KIT1	Сварочный аппарат в комплекте 910FS Скалыватель 910CL
910FS-KIT2	Сварочный аппарат в комплекте 910FS Скалыватель 910C Ручной стриппер Батарея расширенной емкости

Типы свариваемых волокон	SM (G.652); MM (G.651); DS (G.653); NZDS (G.655); ITU-T G.657
Количество программ сварки	60 предустановленных
Возможность создания дополнительных пользовательских программ	есть
Метод юстировки волокон	По сердцевине
Максимальные потери на сварном соединении	0.02 дБ (SM), 0.01 дБ (MM); 0.04 дБ (DS), 0.04дБ (NZDS)
Возвратные потери на сварном соединении	≥ 60 дБ
Время сварки	9 секунд
Режимы работы	Автоматический и Ручной
Длина зачищаемых волокон	10мм
Диаметр покрытия	80-150мкм
Размер термоусаживаемых защитных гильз (КДЗС)	60,40мм, микро КДЗС
Работа с коннекторами	SC и LC (FIS)
Память результатов сварки	5000
Тест на растяжение	200г
Увеличение	240р (просмотр по 2-м осям)
Время термоусадки	20 - 60 сек (регулируется)
Количество циклов сварок/термоусадок от батареи	120
Дисплей	Цветной LCD, 5,7’
Порты для подключения к ПК	USB, RS-232
Диапазон рабочих температур	От -10 до +50ᵒС
Допустимая влажность окружающей среды	0 – 95% без конденсации
Допустимая скорость ветра	0 – 15 м/с
Питание от сети переменного тока	110-240В
Аккумулятор	li-ion (6600мАч)
Габариты	180 x 160 x155 мм
Вес	3,14 кг (включая батарею)
