ILSINTECH / Сварочный аппарат Swift F1 ILSINTECH

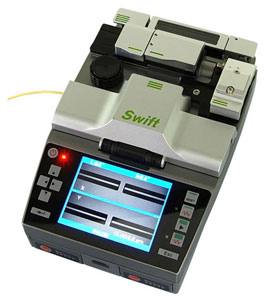

Сварочный аппарат Swift F1 ILSINTECH


SWIFT F1

Swift F1 — идеальное решение для монтажа пассивных оптических сетей (PON). Аппарат позволяет приваривать оптические коннекторы напрямую к волоконно-оптическому кабелю, что значительно упрощает и ускоряет разводку волокна до абонента.

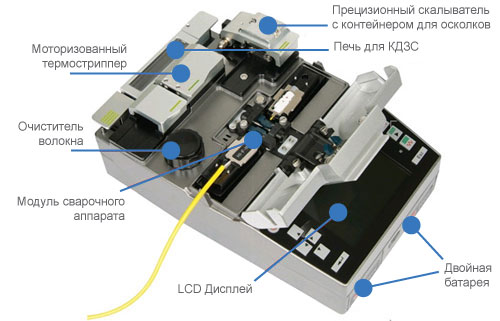

Сварочный аппарат SWIFT F1 ILSINTECH представляет собой легкое и компактное устройство, совмещающее в себе сварочный аппарат, прецизионный скалыватель, термостриппер, печку для термоусадки и систему очистки волокна.

SWIFT F1 отличается от других сварочных аппаратов тем, что помимо обычной сварки/термоусадки, он позволяет за 1 минуту оконечить волокно адаптером с прямой или угловой полировкой. При этом процедура не требует высокой квалификации персонала, и может быть выполнена любым монтажником. Быстрая и качественная установка коннекторов очень важна при построении и запуске в эксплуатацию волоконно-оптических сетей FTTH.

Сварочный аппарат SWIFT F1 позволяет в течении нескольких минут изготовить оптический шнур любой длины и с любыми коннекторами.


SWIFT F1

Технические характеристики сварочного аппарата SWIFT F1

Параметр

Описание

Типы применяемых волокон

SMF (ITU-T G.652, G.657, G.657A)
MMF (ITU-T G.651)
DSF (ITU-T G.653)
NZDSF(ITU-T G.655)

Диаметр волокна 125 мкм, совместимые кабели 0.25мм, 0.9мм, 2мм, 3мм, Indoor Cable
Длина зачищенного участка 250 мкм (Оболочка): 8 ~ 16mm
250 мкм ~ 1000 мкм: 16mm
Средние потери SMF: 0.03 дБ
MMF: 0.02 дБ
DSF: 0.06 дБ
NZDSF: 0.06 дБ
Коэффициент отражения > -60 дБ
Выравнивание По оболочке
Время сварки

Сварка - 7с
Термоусадка - 20с(26 мм), 36с (40 мм)

Программы

Сварка - 40шт
Термоусадка - 13шт

Сохранение результатов Последние 2000 сварок
Количество циклов сварка/термоусадка от батареи 100 циклов
Цикл жизни электродов 3000 сварок
Механический тест на прочность 1.96N
Внешние интерфейсы USB 2.0, RCA, внешнее питание
Питание

DC 14,8В
Батарея емкостью (5600 мА/ч)
100-240В AC Адаптер

Дополнительное питание DC 12В, от автомобильного прикуривателя
Рабочая высота 0 ~ 5000 м над уровнем моря
Рабочая температура От -10 до 50°C, при влажности до 95%
Температура хранения От -40 до 80°С
Размеры (ШхГхВ) 135 х 200 х 82 мм
Вес (с батареями) 1,5 кг


Видеоинструкция по применению




Процесс сварки/термоусадки сварочного аппарата SWIFT F1

SWIFT F1

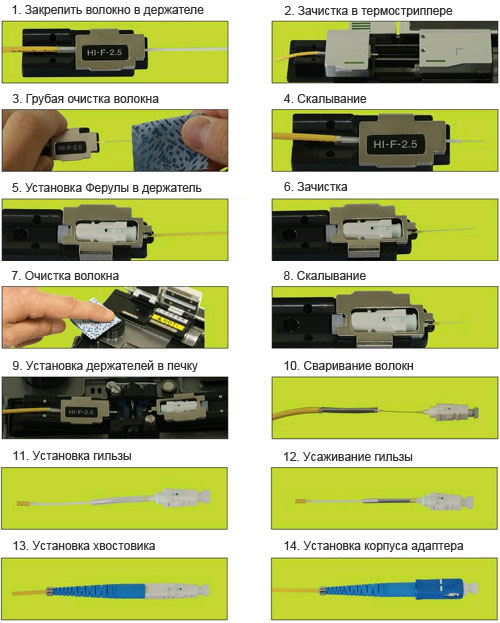

Процесс установки адаптера сварочного аппарата SWIFT F1

SWIFT F1

Доступные типы адаптеров - FC APC/UPC, LC APC/UPC, SC APC/UPC

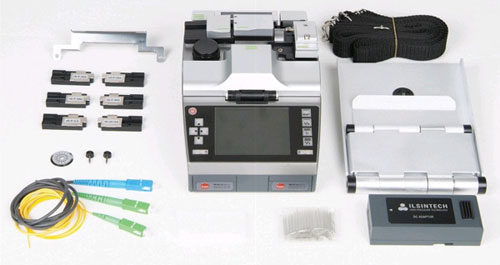

Комплект поставки сварочного аппарата SWIFT F1

  • Сварочный аппарат SWIFT F1 в комплекте со скалывателем, термостриппером, печкой для термоусадки и дозатором спирта
  • Сетевой AC адаптер F1-1
  • Зарядное устройство F1-2
  • Аккумуляторная батарея F-1B, 2шт
  • Держатель волокна, пара
  • Электроды EI-19
  • Чемодан для переноски
  • Руководство по эксплуатации

SWIFT F1

Аксессуары

Аксессуары для сварочного аппарата Swift F1 Cкладной столик
Аксессуары для сварочного аппарата Swift F1 Адаптер питания AC F1-1
Аксессуары для сварочного аппарата Swift F1 Адаптер питания DC F1-3
Аксессуары для сварочного аппарата Swift F1 Зарядное устройство F1-2
Аксессуары для сварочного аппарата Swift F1 Аккумуляторные батареи
Аксессуары для сварочного аппарата Swift F1 Электроды EI-19
Аксессуары для сварочного аппарата Swift F1 Лоток для приема горячих КДЗС
Аксессуары для сварочного аппарата Swift F1
Аксессуары для сварочного аппарата Swift F1
Аксессуары для сварочного аппарата Swift F1
Держатели волокна

Артикул Код по Каталогу Наименование
Swift-F1-1IL-Swift-F1-1Адаптер питания AC F1-1 для сварочного аппарата Swift F1
Swift-F1-3IL-Swift-F1-3Адаптер питания DC F1-3 для сварочного аппарата Swift F1
Swift-F1-BIL-Swift-F1-BАккумуляторные батарии для Swift F1, 2шт
Swift-F1-HF-250IL-Swift-F1-HF-250Держатель волокна HF-250 для Swift F1
Swift-F1-HF-900IL-Swift-F1-HF-900Держатель волокна HF-900 для Swift F1
Swift-F1-HF-INIL-Swift-F1-HF-INДержатель волокна HF-IN для Swift F1
Swift-F1-2IL-Swift-F1-2Зарядное устройство F1-2 для сварочного аппарата Swift F1
Swift-F1-CTIL-Swift-F1-CTЛоток для приема горячих КДЗС после термоусадки для Swift F1
Swift-F1-WKIL-Swift-F1-WK
