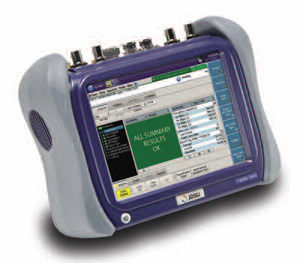

VIAVI MTS-5800 — транспортный анализатор

VIAVI (VIAVI) / Приборы для обслуживания аналоговых и цифровых систем передач



VIAVI MTS-5800 — транспортный анализатор





Скачать описание



Транспортный анализатор MTS-5800 компании VIAVI - самый маленький транспортный анализатор, позволяющий выполнять инсталляцию и обслуживание транспортных сетей 10G. MTS-5800 обеспечивает диагностику сквозной передачи данных по сети, настройку туннелей, поддержку Ethernet OAM и соблюдение соглашений SLA. Встроенные тесты J-Complete, захват и декодирование трафика, автотест J-Mentor помогают инженерам выполнять полную диагностику сервисов на любом уровне OSI с помощью одного прибора.



Поддерживаемые технологии

  • Ethernet 10/100/1000 электрический, PDH
  • Ethernet 100М/1GigE/10 GigE оптический
  • SONET/SDH STM-1/4/16/64

Тестирование Ethernet и IP сетей

  • Диагностика Ethernet/IP сетей, захват и последующий анализ пакетов для выявления источников проблем
  • Тестирование транспортных сетей Carrier Ethernet и проверка классов сервиса (CoS), услуг Triple-Play
  • Имитация первичного и вторичного задающего генератора для гарантии правильности передачи PTP сообщений с загрузкой каналов
  • Проверка точности синхронизации на основе SyncE и прохождение ESMC сообщений
  • Поддержка сетей Packet Transport Network (PTN) с генерацией трафика MPLS-TP и анализом QoS, а также одновременная проверка работы OAM Label 13 и 14
  • Поддержка работоспособности приложений и сервисов Ethernet на скоростях от 10 Мбит/сек до 10 Гбит/сек в сетях IPv4 и IPv6
  • Проверка SLA в сетях Ethernet/IP на уровнях 1-4 с поддержкой RFC 2544 с настройкой до 8 VLAN тегов, Q-in-Q, VPLS и MPLS/VPLS инкапсуляций
  • Тестирование оптических интерфейсов 10 GigE LAN и WAN на длинах волн 850, 1310 и 1550 нм и поддержка Tunable XFPs



Тестирование SDH



  • Тестирование SONET/SDH на скорости от OC-3/STM-1 до OC-192/STM-64 включая APS и захват POH байтов с настройкой триггеров
  • Измерение BER, тестирование APS и мониторинг тракта на PDH интерфейсах (T1, E1, E3, DS3, E4)
  • Измерение BER на fractional T1/E1, DS0 интерфейсах, анализ сигнала, включая скорости Nx56 и Nx64
  • Проверка ISDN DS1 PRI интерфейсов, имитируя работу TE и NT, декодирование D канала, размещение и получение голосовых вызовов
  • Проверка качества оптических каналов 3.1 Гбит/сек, используя шаблоны для BER и измерение задержки



Транспортный анализатор MTS-5800 поставляется в нескольких конфигурациях.



Конфигурации (комплект поставки) VIAVI MTS-5800

Комплект 1, MTS5802-GIGE-DP
Кол-во Артикул Комплектующая
1 TB/MTS-5802 Dual Port
1 SFP-XFP-CASE-6-3 Optics case, holds 6 SFPs & 3 XFPs
1 C5DUALPORT Dual Port Test Option
1 C510M1GE 10/100/1000M Electrical & 100M/1GigE Optical Ethernet Interface
1 C5COS Multiple Streams/COS Test Option
2 CSFP-2G-8-1 SFP GigE & 2G/1G Fibre Channel, 850nm, 300m, SX
2 CSFP-2G-3-1 SFP GigE & 2G/1G Fibre Channel, 1310nm, 20km, LX
2 CB-019967 LC to LC Cable, Single Mode
2 CB-019965 LC to LC Cable, Multi Mode
1 CB-019011 SC to LC Cable, Single Mode
1 CB-019013 SC to LC Cable, Multi Mode

Комплект 2, MTS5802P-PDH-GIGE-DP
Кол-во Артикул Комплектующая
1 TB/MTS-5802P Dual Port with PDH
1 SFP-XFP-CASE-6-3 Optics case, holds 6 SFPs & 3 XFPs
1 HS-10-017673 2.54 headset w/microphone
1 C5DUALPORT Dual Port Test Option
1 C510M1GE 10/100/1000M Electrical & 100M/1GigE Optical Ethernet Interface
1 C5COS Multiple Streams/COS Test Option
1 C5E1DS1 E1/DS1 Electrical Interface
1 C5DS3STS1 DS3/STS-1 Electrical Interface
1 C5E3E4STM1E E3/E4/STM-1e Electrical Interface
1 CSFP-2G-8-1 SFP GigE & 2G/1G Fibre Channel, 850nm, 300m, SX
1 CSFP-2G-3-1 SFP GigE & 2G/1G Fibre Channel, 1310nm, 20km, LX
2 CCB-10615 Cable, "Bantam to Bantam, 10"
2 CCB-10648 Cable, "Bantam to Allgtr, 10"
2 CCB-30662 Cable, "BNC to BNC, 6"
2 CB-019967 LC to LC Cable, Single Mode
2 CB-019965 LC to LC Cable, Multi Mode
1 CB-019011 SC to LC Cable, Single Mode
1 CB-019013 SC to LC Cable, Multi Mode

Комплект 3, MTS5812-1G-10GE-DP
Кол-во Артикул Комплектующая
1 TB/MTS-5812 10G and Dual Port
1 SFP-XFP-CASE-6-3 Optics case, holds 6 SFPs & 3 XFPs
1 FBP-MTS-001 MTS Probe Kit: FBP P505 Probe, USB, 7 Tips, Case
1 C5DUALPORT Dual Port Test Option
1 C510M1GE 10/100/1000M Electrical & 100M/1GigE Optical Ethernet Interface
1 C510GELAN 10GigE LAN Ethernet Interface
1 C510GEWAN 10GigE WAN Ethernet Interface
1 C5COS Multiple Streams/COS Test Option
1 CSFP-2G-8-1 SFP GigE & 2G/1G Fibre Channel, 850nm, 300m, SX
1 CSFP-2G-3-1 SFP GigE & 2G/1G Fibre Channel, 1310nm, 20km, LX
1 CSFP-2G-5-1 SFP GigE & 2G/1G Fibre Channel, 1550nm, 80km, ZX
1 CXFP-10G-3-1 XFP 9.95G - 11.1G & 10GigE & 10G FC, 1310nm, 10km, SR1
1 CXFP-10G-5-1 XFP 9.95G - 11.1G & 10GigE & 10G FC, 1550nm, 40km, IR2
1 CB-019967 LC to LC Cable, Single Mode
1 CB-019965 LC to LC Cable, Multi Mode
1 CB-019011 SC to LC Cable, Single Mode
1 CLC10DB 10DB LC-LC attenuator M-F SingleMode
1 CLC5DB 5DB LC-LC attenuator M-F SingleMode

Комплект 4, MTS5802P-STM4-DP
Кол-во Артикул Комплектующая
1 TB/MTS-5802P Dual Port with PDH
1 HS-10-017673 2.54 headset w/microphone
1 SFP-XFP-CASE-6-3 Optics case, holds 6 SFPs & 3 XFPs
1 C5DUALPORT Dual Port Test Option
1 C5E1DS1 E1/DS1 Electrical Interface
1 C5DS3STS1 DS3/STS-1 Electrical Interface
1 C5E3E4STM1E E3/E4/STM-1e Electrical Interface
1 C5LSSONSDH OC-3/STM-1 & OC-12/STM-4 Interface
2 CCB-10615 Cable, "Bantam to Bantam, 10"
2 CCB-10648 Cable, "Bantam to Allgtr, 10"
2 CCB-30662 Cable, "BNC to BNC, 6"
1 CSFP-2G5-3-1 SFP 2.5G - 155M & GigE & 2G/1G FC, 1310nm, 40km, LR1
1 CSFP-2G5-5-1 SFP 2.5G - 155M & GigE & 2G/1G FC, 1550nm, 80km, LR2
2 CB-019967 LC to LC Cable, Single Mode
1 CB-019965 LC to LC Cable, Multi Mode
1 CLC10DB 10DB LC-LC attenuator M-F SingleMode
1 CLC5DB 5DB LC-LC attenuator M-F SingleMode

Комплект 5, MTS5802P-STM4-GIGE-DP
Кол-во Артикул Комплектующая
1 TB/MTS-5802P Dual Port with PDH
1 SFP-XFP-CASE-6-3 Optics case, holds 6 SFPs & 3 XFPs
1 HS-10-017673 2.54 headset w/microphone
1 C5DUALPORT Dual Port Test Option
1 C510M1GE 10/100/1000M Electrical & 100M/1GigE Optical Ethernet Interface
1 C5COS Multiple Streams/COS Test Option
1 C5E1DS1 E1/DS1 Electrical Interface
1 C5DS3STS1 DS3/STS-1 Electrical Interface
1 C5E3E4STM1E E3/E4/STM-1e Electrical Interface
1 C5LSSONSDH OC-3/STM-1 & OC-12/STM-4 Interface
1 CSFP-2G-8-1 SFP GigE & 2G/1G Fibre Channel, 850nm, 300m, SX
1 CSFP-2G5-3-1 SFP 2.5G - 155M & GigE & 2G/1G FC, 1310nm, 40km, LR1
1 CSFP-2G5-5-1 SFP 2.5G - 155M & GigE & 2G/1G FC, 1550nm, 80km, LR2
2 CCB-10615 Cable, "Bantam to Bantam, 10"
2 CCB-10648 Cable, "Bantam to Allgtr, 10"
2 CCB-30662 Cable, "BNC to BNC, 6"
2 CB-019967 LC to LC Cable, Single Mode
2 CB-019965 LC to LC Cable, Multi Mode
1 CB-019011 SC to LC Cable, Single Mode
1 CB-019013 SC to LC Cable, Multi Mode
1 CLC10DB 10DB LC-LC attenuator M-F SingleMode
1 CLC5DB 5DB LC-LC attenuator M-F SingleMode

Комплект 6, MTS5802P-STM16-DP
Кол-во Артикул Комплектующая
1 TB/MTS-5802P Dual Port with PDH
1 HS-10-017673 2.54 headset w/microphone
1 SFP-XFP-CASE-6-3 Optics case, holds 6 SFPs & 3 XFPs
1 FBP-MTS-001 MTS Probe Kit: FBP P505 Probe, USB, 7 Tips, Case
1 C5DUALPORT Dual Port Test Option
1 C5E1DS1 E1/DS1 Electrical Interface
1 C5DS3STS1 DS3/STS-1 Electrical Interface
1 C5E3E4STM1E E3/E4/STM-1e Electrical Interface
1 C5LSSONSDH OC-3/STM-1 & OC-12/STM-4 Interface
1 C525GSONSDH OC-48/STM-16 Interface
2 CCB-10615 Cable, "Bantam to Bantam, 10"
2 CCB-10648 Cable, "Bantam to Allgtr, 10"
2 CCB-30662 Cable, "BNC to BNC, 6"
1 CSFP-2G5-3-1 SFP 2.5G - 155M & GigE & 2G/1G FC, 1310nm, 40km, LR1
1 CSFP-2G5-5-1 SFP 2.5G - 155M & GigE & 2G/1G FC, 1550nm, 80km, LR2
2 CB-019967 LC to LC Cable, Single Mode
1 CB-019965 LC to LC Cable, Multi Mode
1 CLC10DB 10DB LC-LC attenuator M-F SingleMode
1 CLC5DB 5DB LC-LC attenuator M-F SingleMode

Комплект 7, MTS5802P-STM16-GIGE-DP
Кол-во Артикул Комплектующая
1 TB/MTS-5802P Dual Port with PDH
1 SFP-XFP-CASE-6-3 Optics case, holds 6 SFPs & 3 XFPs
1 HS-10-017673 2.54 headset w/microphone
1 C5DUALPORT Dual Port Test Option
1 C510M1GE 10/100/1000M Electrical & 100M/1GigE Optical Ethernet Interface
1 C5COS Multiple Streams/COS Test Option
1 C5E1DS1 E1/DS1 Electrical Interface
1 C5DS3STS1 DS3/STS-1 Electrical Interface
1 C5E3E4STM1E E3/E4/STM-1e Electrical Interface
1 C5LSSONSDH OC-3/STM-1 & OC-12/STM-4 Interface
1 C525GSONSDH OC-48/STM-16 Interface
1 FBP-MTS-001 MTS Probe Kit: FBP P505 Probe, USB, 7 Tips, Case
1 CSFP-2G-8-1 SFP GigE & 2G/1G Fibre Channel, 850nm, 300m, SX
1 CSFP-2G5-3-1 SFP 2.5G - 155M & GigE & 2G/1G FC, 1310nm, 40km, LR1
1 CSFP-2G5-5-1 SFP 2.5G - 155M & GigE & 2G/1G FC, 1550nm, 80km, LR2
2 CCB-10615 Cable, "Bantam to Bantam, 10"
2 CCB-10648 Cable, "Bantam to Allgtr, 10"
2 CCB-30662 Cable, "BNC to BNC, 6"
2 CB-019967 LC to LC Cable, Single Mode
2 CB-019965 LC to LC Cable, Multi Mode
1 CB-019011 SC to LC Cable, Single Mode
1 CB-019013 SC to LC Cable, Multi Mode
1 CLC10DB 10DB LC-LC attenuator M-F SingleMode
1 CLC5DB 5DB LC-LC attenuator M-F SingleMode



Экран: 7LCD 800х600



Встроенная память: минимум 1Гб

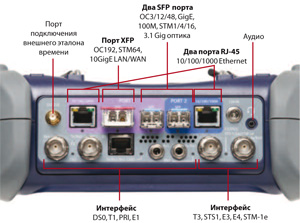

Интерфейсы: 2хUSB 2.0, 1xRJ45 Ethernet, 1xRS-232, 1xBluetooth, 1xWiFi с USB адаптером, 1 аналоговый порт для микрофона



Вес MTS-5800 VIAVI (VIAVI): 1,7 кг



Габариты (ШхВхГ): 21 х 17 х 4 или 8 см (в зависимости от комплекта)

Рабочая температура : 0 ~ +50°С
