VIAVI (VIAVI) / Оптические мультиметры



Анализатор двусторонних вносимых потерь OFI-2000



Оптический тестер OFI-2000 предназначен для профессионального строительства, контроля, обслуживания и ремонта больших оптических сетей.



Особенности



  • Полностью автоматизированные двухсторонние измерения затухания в оптическом кабеле и измерение длины оптического кабеля для телекоммуникационных приложений, а также CATV, DWDM и PON
  • Дополнительные функции визуального дефектоскопа, измерения возвратных потерь и переговорного устройства
  • Быстрая процедура двухстороннего измерения затухания за 15 с. на трех длинах волн
  • Измерения в помощью одной кнопки FOX (Fiber Optic Xpert)
  • Измерения на двух или трех длинах волн: 1310, 1550 и 1625 нм
  • Для тестирования PON сетей измерения проводятся на длинах волн: 1310, 1490, 1555 нм
  • Графический интерфейс пользователя с режимом вывода результатов измерений в виде "Pass/Fail" (Да/Нет)
  • Широкие возможности для генерации отчетов и большая внутреняя память
  • Работа от аккумуляторов до 13 часов
  • Обработка полученных данных по кабелям (до 40 кабелей, более 1000 записей).



Использование



  • Инталляция и эксплуатация оптических линий связи и PON сетей
  • Анализ запаса линии по возвратным потерям, измерение вносимых потерь участков линии и компонентов сети, определение длины кабеля
  • Анализ уровня сигналов в оптических линиях связи, а также в PON и DWDM сетях
  • Функция визуального дефектоскопа (635 нм) для трассировки кабелей и поиска неисправностей в оптических кроссах
  • Функция двусторонней переговорной связи (уровень 45 дБ)



Функции



  • Большой графический дисплей VGA и дружественный интерфейс пользователя
  • Два устройства на ближнем и дальнем конце линии в режиме ведущий-ведущий (master-master) проводят двусторонние измерения и обмениваются результатами измерений
  • Анализатор может быть использован как отдельный лазерный источник или измеритель мощности сигнала
  • Полная совместимость в другими продуктами компании Acterna для тестирования ВОЛС
  • Опция замены оптического разъема
  • ПО FiberBudget может быть скачано с сайта компании-производителя
  • Резульататы измерений могут быть также обработаны ПО OFS-200 FiberCable



Интегрированная функция экспертной диагностики FOX (Built-in Fiber Optic Xpert)



Оптический тестер OFI-2000 позволяет проводить измерения, запоминать и передавать результаты замеров потерь канала (Link Loss), потерь на отражение на канале (Link ORL) и длины канала (Link Length). Нажатием одной кнопки FOX тестер может автоматически рассчитать средние потери и потери на отражение, сопоставить результаты с пороговыми значениями, заданными пользователем, на обоих длинах волн (1350 и 1550 нм).

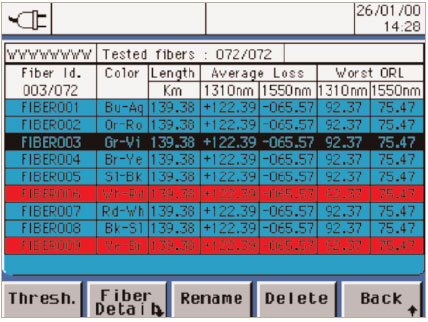

Обработка результатов



Оптический тестер OFI-2000 обеспечивает обработку результатов и подготовку отчетности 3 уровней:

  • Сводка по заданию;
  • Сводка по кабелю;
  • Данные по кабелю.

В комплекте есть несколько различных оптических соединителей и переходников. Имеются универсальные и приборные соединители (APC или PC) для порта измерения оптических потерь, измерителя мощности и переговорного устройства. Для наиболее часто используемых соединителей на 2,5 мм есть сменные переходники. Сопряжение UPP (universal push pull) для VFL охватывает все соединители на 2,5 мм - FC, SC, DIN, E-2000.

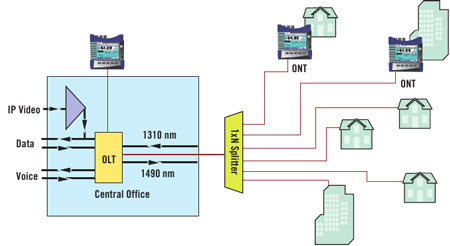

Схема FTTx/PON измерений



  • Стандартная комплектация:
  • черно-белый LCD дисплей
  • RS-232 кабель
  • ремень на шею
  • AC/DC адаптер
  • мягкая сумка
  • комплект батарей (6шт)
  • 1 перезаряжаемый аккумулятор
  • документация
  • салфетки для дисплея (30шт)
  • палочки для очистки коннекторов (5шт)





Стандарная комплектация включает спецификацию двунаправленных измерений и автономный измеритель мощности.





Общие характеристики



Дисплей 1/4 VGA, активный черно-белый дисплей (5,7"), цветной дисплей по выбору заказчика (см. информация по заказу)
Питание (сменное) 3-варианта: сухие батареи, аккумуляторная батарея NiMH, ток от сети переменный/постоянный
Время работы с сухими батареями 8 часов
Время работы с аккумуляторной батареей NiMH 13 часов
Климатические условия: Согласно требованиям ЕС
Рабочие температуры, °C -10 : +50
Температуры хранения, °C -20 : +70
Вес без батарей, включая все варианты комплектации 1,8 кг
Размеры (Ш x В x Д), см ок. 21 x 20 x 8
Функция печати непосредственно через RS232 Да
Функция памяти Да
Оптическое сопряжение Физический контакт (PC) и контакт под углом (APC) с приборными соединителями и универсальным адаптером BN 2060 (см. подробности в порядке оформления заказа)
Режимы: CW Непрерывная световая волна
Auto Непрерывный сигнал включает -данные (длину волны) для измерителей WWG Level Meters
FMOD FMOD-модуляция для определения волокна: 270, 330, 1 000, 2 000
TWINtest Активируются обе длины волны



Спецификация двунаправленных измерений





Функция лазерного источника
Типы лазера Класс 1
Диапазон волн 1310 +/- 30 нм, 1490 +/- 10 нм
1550 +/- 30 нм, 1625 +/- 10нм
Спектральная полоса пропускания 5 нм
Выходной уровень в волокно 9/125 мкм (CW-режим) -3.5 дБм/-3.5 дБм
Модулированный выходной средний уровень 3 дБ, пониженный
Устойчивость уровня:
Краткосрочная 15 мин (t=+/-0.3 K) +/-0.02 дБ
Долгосрочная 8 час. (t=+/-3 K) +/- 0.2 дБ
Частоты модуляции (Гц) 270, 330, 1 000, 2 000
Режим Auto-λ (включая TWINtest) Активизирование всех длин волн одна за другой

Функция измерителя мощности
Диапазон длин волн 200-1650 нм
Режим Auto-λ (включая TWINtest) 850/1310/1550 нм с калиброванными лазерными источниками
Динамический диапазон измерителя мощности 0-80 нм
Тип детектора InGaAs
Разрешение дисплея 0,01


Функция измерения потерь
Динамический диапазон 60дБ
Точность петлевой метод +/-0.25 дБ / расположение рядом +/-0.15 дБ
Разрешение 0,01 дБ

Функция измерения оптических возвратных потерь
Динамический диапазон До 65дБ
Точность +/- 0,5 дБ

Функция определения длины
Точность L<3 rv : +/- 50м , 3км < L < 200км: +/- 1,5%





Автономный измеритель мощности



Диапазон длин волн (шаг 1 нм) 800-1650 нм
Выбираемые длины волн 850/1300/1310/1480/1551/1550/1625 нм
Режим Auto-λ (включая TWINtest) 850/1310/1490/1550/1625 нм
Частота обнаружения модуляции, Гц 270,330,1000,2000
Разрешение дисплея 0,01 дБ
  Стандартный Расширенный
Динамический диапазон +10 до -70 дБм +26 до -50 дБм
Точность +/-0,2 дБ
(+7 до -60 дБм)
+/- 0,25 дБ
(+23 до -50 дБм)
Тип детектора InGaAs, 2мм Filtered InGaAs, 2мм



Опция оптического переговорного устройства



Полный дуплекс на одном волокне
Динамический диапазон До 45 дБ



Опция визуального дефектоскопа



Длина волны 635 нм
Выходной уровень в волокно 9/125 мкм 1 мВт
Оптический интерфейс UPP



Базовая конфигурация OFI-2000 включает спецификацию двунаправленных измерений, автономный измеритель мощности и функцию определения длины.

Cтандартная комплектация OFI-2000:



  • черно-белый LCD дисплей;
  • кабель RS232;
  • ремешок через шею;
  • зарядное устройство;
  • мягкий кейс;
  • батареи, 6шт;
  • инструкция по эксплуатации;
  • салфетки, 30шт;
  • палочки для чистки коннекторов, 5шт.
