Tempo - Оптический минирефлектометр 920XC
|
Tempo Textron / Приборы и инструмент для обслуживания оптоволоконных линий / Оптические рефлектометры |

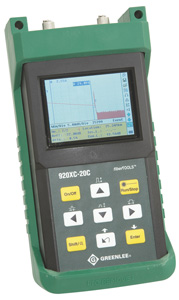

Greenlee 920XC – универсальный оптический рефлектометр для полноценной диагностики и паспортизации оптической линии.

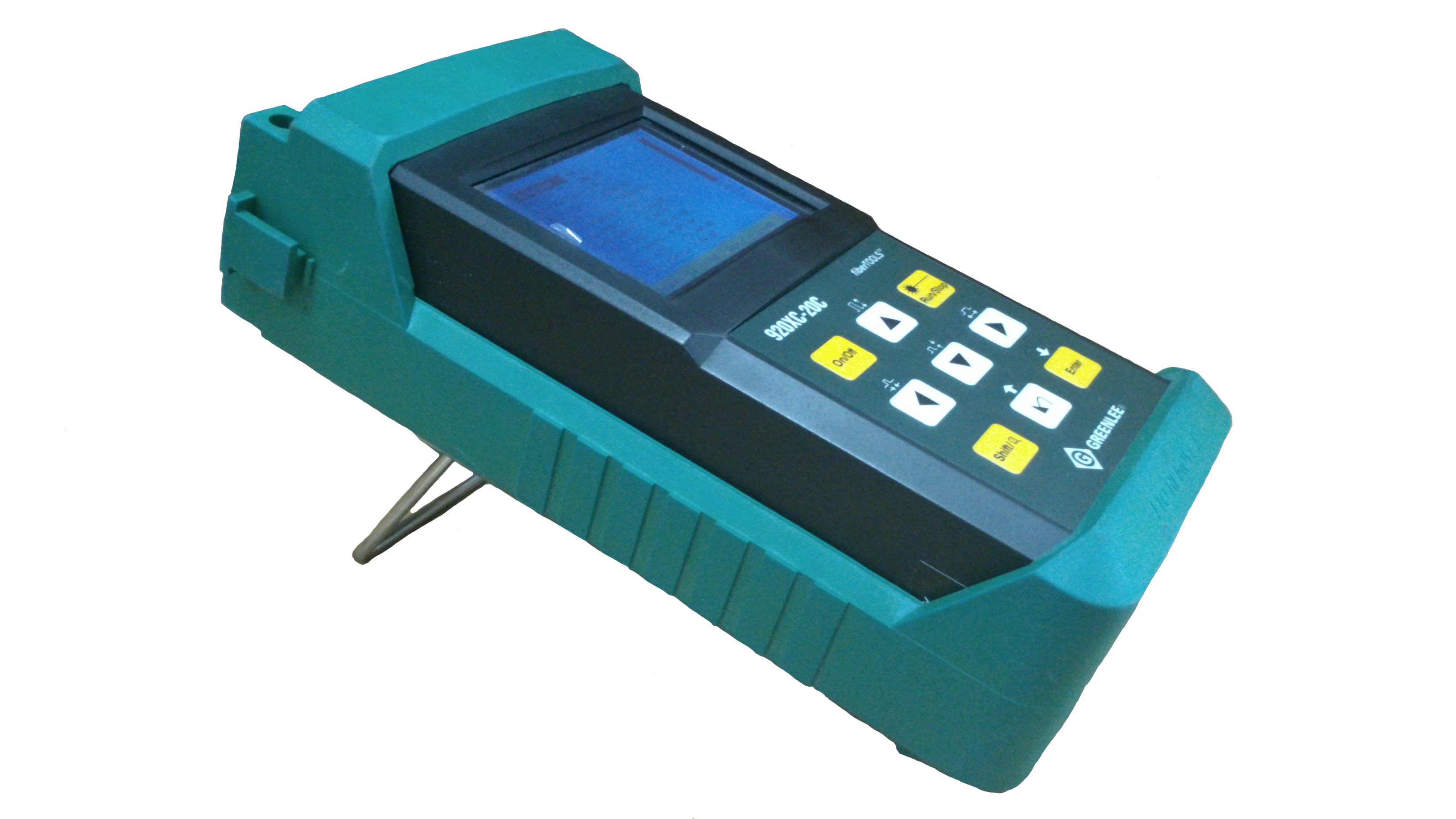

В нем, мощная измерительная платформа помещена в компактный, влаго-, пыле-, ударо - устойчивый корпус, что позволяет Greenlee 920XC занять «золотую середину» в линейке измерительных приборов для диагностики ВОЛС.
Достойные технические характеристики и широкий модельный ряд рефлектометров Greenlee, обуславливает их применение на городской магистрали (до 140 км), сети доступа FTTx и PON (в том числе с тестированием по активному волокну), в домовых сетях, СКС и ЦОД.

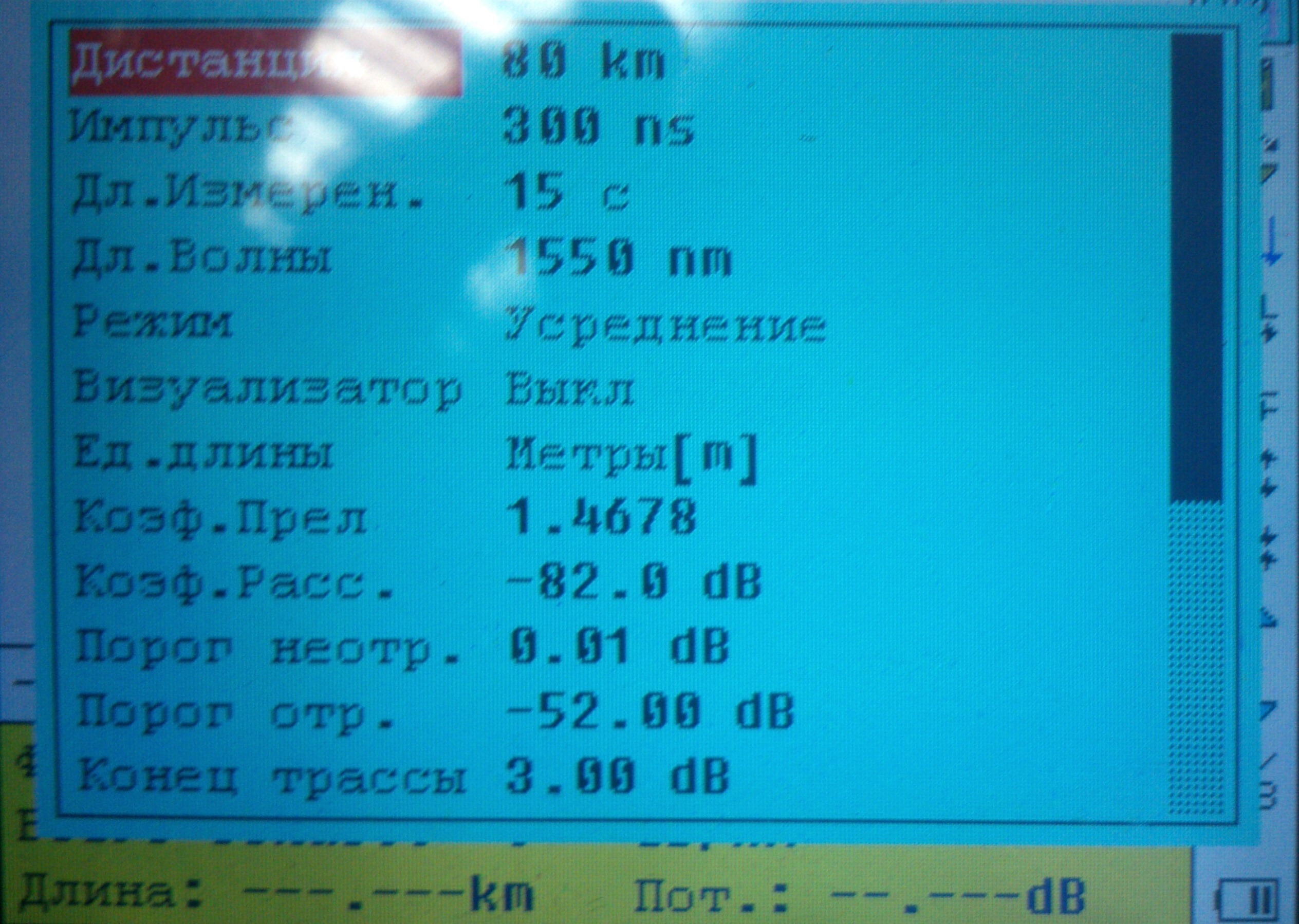

Приятной особенностью рефлектометра является удобное, русскоязычное, интуитивно понятное меню и простота масштабирования рефлектограмм. Последнее достигается благодаря двойному назначению клавиш рефлектометра Greenlee 920XC.

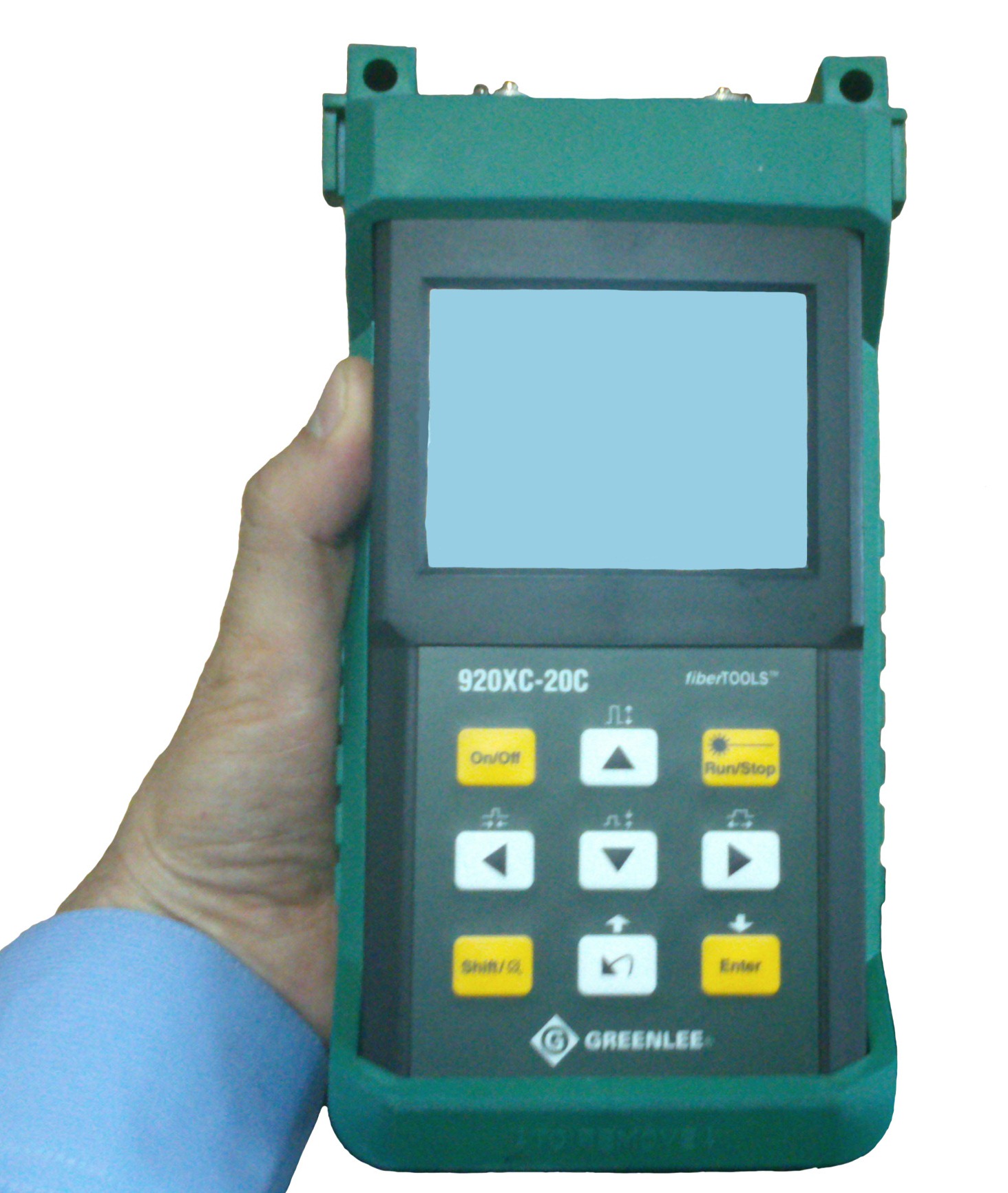

Так, в сочетании с «Shift», клавиши перемещения по горизонтали и вертикали выполняют функции масштабирования, что позволяет в считанные секунды детально проанализировать любое
интересующее событие.
Профессиональное программное обеспечение рефлектометра способно не только просматривать полученные с 920XC рефлектограммы на большом экране компьютера, но и редактировать их, а также формировать и печатать отчет. В программном обеспечении пользователь может вручную «просмотреть» трассу, выявить и добавить на рефлектограмму дополнительные события (сварки), которые не были обнаружены прибором в автоматическом режиме (с потерями менее 0,01дБ). Кроме того, в отчет по измерениям могут быть внесены данные о кабеле, волокне и Вашей компании.
Некоторые модели Greenlee 920XC имеют функцию визуализатора повреждений, которая будет полезна при отборе волокон (прозвонке) или локализации макроизгибов в сплайс-кассете.
Технические характеристики Greenlee 920XC
|
Характеристики рефлектометра |
|||||
|
GT-920XC-20M |
GT-920XC-13A/15A |
GT-920XC-20C |
GT-920XC-30P/F |
||
|
Тип волокна |
9/125 SM |
||||
|
Длина волны (± 20 нм) |
850/1300 |
1310(13A)/1550(15A) |
1310/1550 |
1310/1490/1550(P) |
|
|
1310/1550/1625(F) |
|||||
|
Динамический диапазон (дБ) |
18(850)/22(1300) |
27 |
35 |
38/37/37 |
|
|
Мертвая зона по событиям (м) |
7 |
3,5 |
2,5 |
2,5(P)/1,5(F) |
|
|
Мертвая зона по затуханию (м) |
20 |
20 |
14 |
14(P)/10(F) |
|
|
Тип источника |
Светодиод |
Лазер |
|||
|
Ширина импульса |
12нс, 30нс, 100нс, 275нс, 1мс, 2.5мс |
12нс, 25нс, 100нс, 275нс, 1мс, 2.5мс |
5нс, 10нс, 30нс, 100нс, 300нс, 1мс, 2.5мс, 10мс, 20мс |
||
|
Дальность действия (км) |
1.3, 2.5, 5, 10, 20, 40, 80 |
1.3, 2.5, 5, 10, 20, 40, 80, 120 |
0.3, 1.3, 2.5, 5, 10, 20, 40, 80, 120, 160, 240 |
||
|
Среднее время измерения |
15с/30с/1 мин/2 мин/3 мин |
||||
|
Точность измерения расстояния |
±(1м + 5 X 10-5×диапазон + шаг дискретизации) |
||||
|
Линейность |
<0.03 дБ/дБ |
||||
|
Тип коннектора |
PC или APC или UPC (сменные FC, SC, ST) |
||||
|
Визуальный определитель повреждений |
|||||
|
Длина волны |
нет |
650 нМ |
нет |
||
|
Максимальная мощность |
нет |
3 мВ |
нет |
||
|
Тип коннектора |
нет |
FC/SC/ST |
нет |
||
|
Анализ волокна |
|||||
|
Точность определения потерь на отражении |
±4 дБ |
||||
|
Точность определения затухания |
±0.05 дБ/дБ |
||||
|
Память |
1000 рефлектограмм |
||||
|
Порт с ПК |
RS-232 и USB |
||||
|
Общие характеристики |
|||||
|
Источник питания |
NiMH аккумулятор/AC адаптер |
||||
|
Время работы аккумулятора |
До 5 часов непрерывной работы или до 20 часов в режиме ожидания |
||||
|
Рабочая температура |
-10° до 50° C |
||||
|
Температура хранения |
-20° до 60° C |
||||
|
Относительная влажность |
0 до 95% (без конденсации) |
||||
|
Вес |
0, 87 кг |
||||
|
Габаритные размеры |
196мм x 100мм x 64мм |
||||
Комплект поставки Greenlee 920XC
-
Рефлектометр 920XC; - Оптический адаптер (тип адаптера определяется при заказе, по умолчанию поставляется с адаптером FC);
- Аккумуляторная батарея;
- Русскоязычное программное обеспечение (инсталляционный диск);
- Кабели передачи данных;
- Адаптер питания;
- Защитный резиновый чехол;
- Сумка для переноски;
- Руководство по эксплуатации на русском языке
Важно!
При заказе прибора следует обращать внимание на тип полировки торца разъема для установки адаптера и тип адаптера.
- Доступные типы адаптеров: FC, ST, SC;
- Доступные типы полировки ферулы: PC, UPC, APC
На сайте указано ограниченное количество модификаций прибора, в случае необходимости приобретения прибора с другим типом полировки и другим адаптером следует уточнить у менеджера артикул нужного прибора.
